淋雨试验箱主要用于对各种防水、防渗漏有较高要求的产品、半成品、电工电子产品的外壳、密封件进行可靠性试验。水试验期间或试验之后，可以检测设备及元器件的工作性能及技术状态，同时为产品在使用、存放中可能受到浸水而可能产生的影响，为产品技术标准提供引用依据。
本设备参照GB 4208-2008标准IP代码表征数3、4的要求设计制造，也可根据要求，设计并制造相关水试验试验设备。
参照标准：
GB4208-2008 外壳防护等级 (IP代码)
GB/T 2423.38-2005 水试验方法和导则
产品特点：
1、适用IPX3、IPX4防水等级测试。
2、配备优质伺服步进电机，摆速，摆动角度精准。
3、7寸触摸屏程序控制器，适用便捷
淋雨试验箱技术参数
型号 | BL-200 | BL-400 | BL-600 | BL-800 | BL-1000 | BL-1200 | BL-1400 | BL-1600 |
摆管半径mm | 200 | 400 | 600 | 800 | 1000 | 1200 | 1400 | 1600 |
箱体形式 | 箱式淋雨 | 敞口式（直接安装在防溅水的专用空间内） |
IPX3喷嘴数 | 8 | 16 | 25 | 33 | 41 | 50 | 58 | 67 |
IPX3流量（L/min） | 0.56 | 1.1 | 1.8 | 2.3 | 2.9 | 3.5 | 4.1 | 4.7 |
IPX3喷嘴数 | 12 | 25 | 37 | 50 | 62 | 75 | 87 | 100 |
IPX3流量（L/min） | 0.84 | 1.8 | 2.6 | 3.5 | 4.3 | 5.3 | 6.1 | 7.0 |

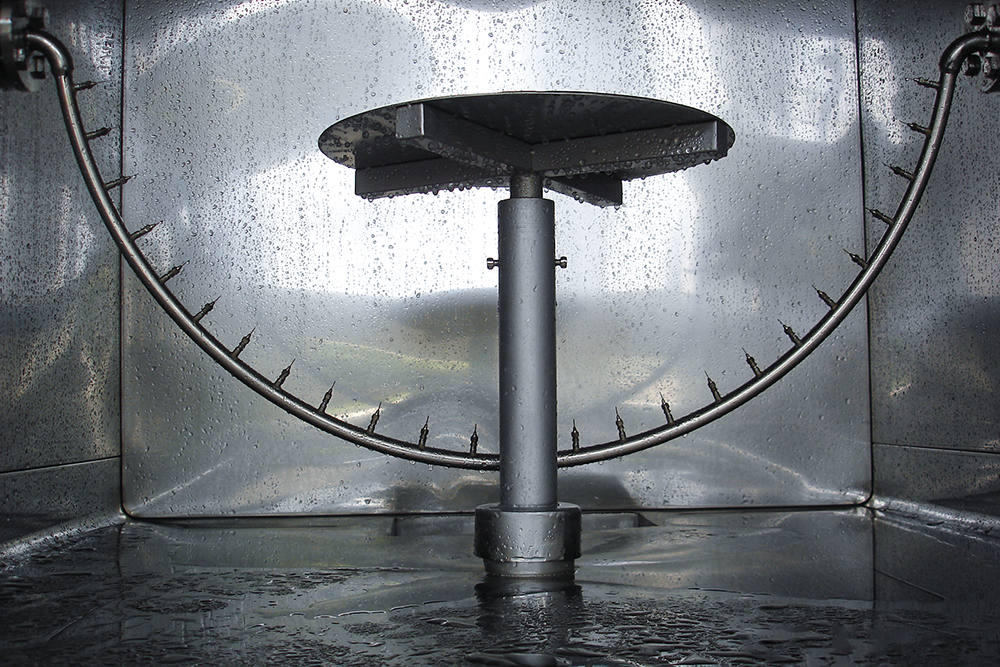

摆管速度及角度 | 沿垂线两边各摆动180°，共约360°，每次摆动（2*360°）约需12S。 |
流量调节 | 面板式流量调节阀，手动调节。 |
产品支架 | 304不锈钢，电机驱动旋转，转速约2~5r/min可调。 |
控制系统 | 昆仑通态触摸屏+西门子PLC |
使用环境要求 | 5~35℃，地面平整，有合理排水通道，通风良好，无热源辐射。 |
外壳 | 优质冷轧钢板防锈后高温静电喷塑，细橘纹威图白+中国红（点缀）。 |
内胆 | 全SUS304/2B不锈钢 |
安全装置 | 缺水报警，驱动电机异常报警。 |
型号说明 |
|
备注 | 1、IPX3\IPX4 摆管可互换。 2、建议使用纯净自来水或纯净水。 3、产品会持续改进，参数及配置以最终协议为准。 |
泰诺拥有20年各类试验设备的研发及制造经验，擅长于各种非标定制及开发。欢迎咨询！
