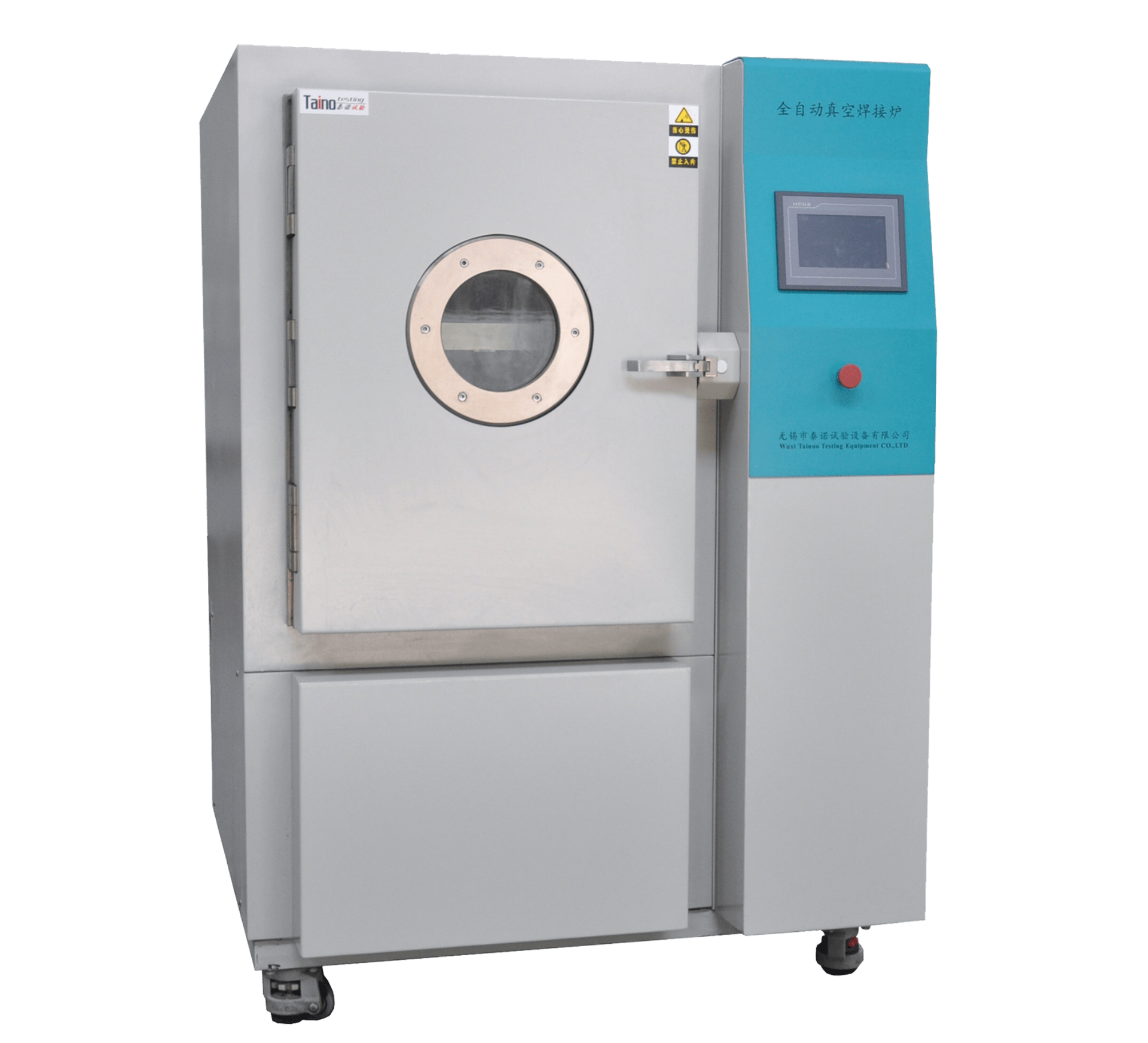

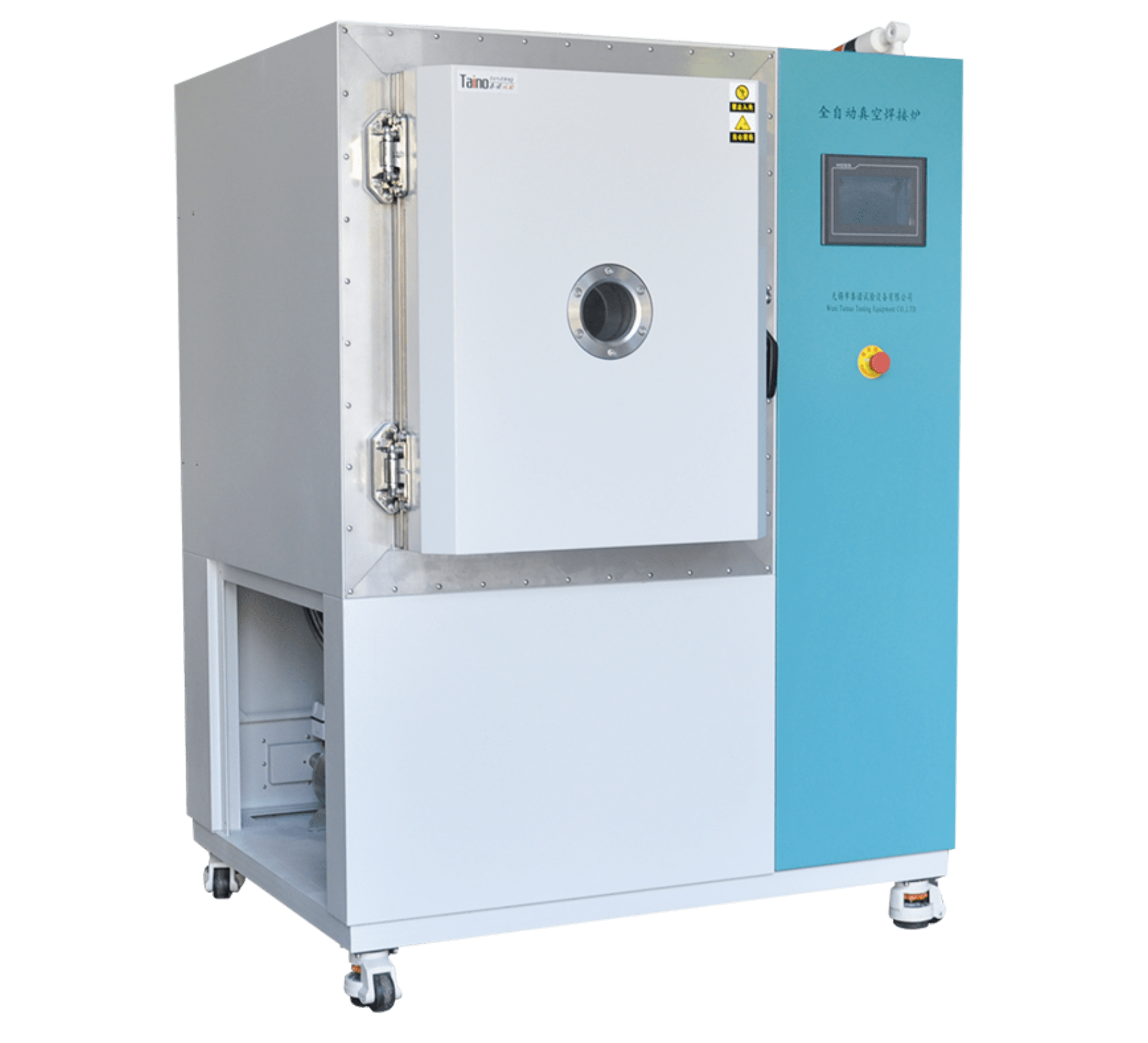

全自动热板式真空焊接炉

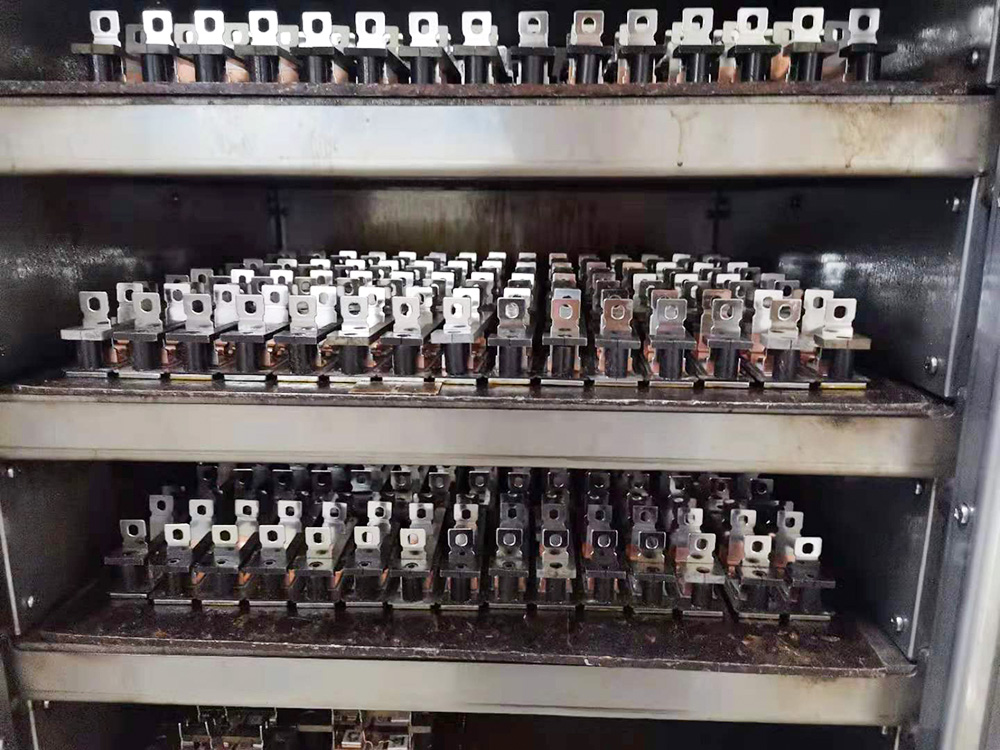

适用于可控硅模块、固体继电器、整流模块等产品，批量、高效、无氧化真空焊接。
产品特点
   焊接质量好：无氧焊接，真空脱泡，惰性气氛保护，焊接工艺标准化
   生产效率高：4层焊板，炉内快速水冷，工艺标准化，便于流水线作业。
   安全可靠：操作权限保护，超温、冷却水异常、超压、真空泵换油等全面提示及保护。


0510-85521353

产品详情

适用于可控硅模块、固体继电器、整流模块等产品，批量、高效、无氧化真空焊接。

产品特点

焊接质量好

无氧焊接，真空脱泡，惰性气氛保护，焊接工艺标准化

生产效率高

4层焊板，炉内快速水冷，工艺标准化，便于流水线作业。

安全可靠

操作权限保护，超温、冷却水异常、超压、真空泵换油等全面提示及保护。

技术参数

型号	TN/GZX-4L300Z	TN/GZX-4T450Z	TN/GZX-4T450ZJ
热板材质	铸铝	铝合金	紫铜镀铬

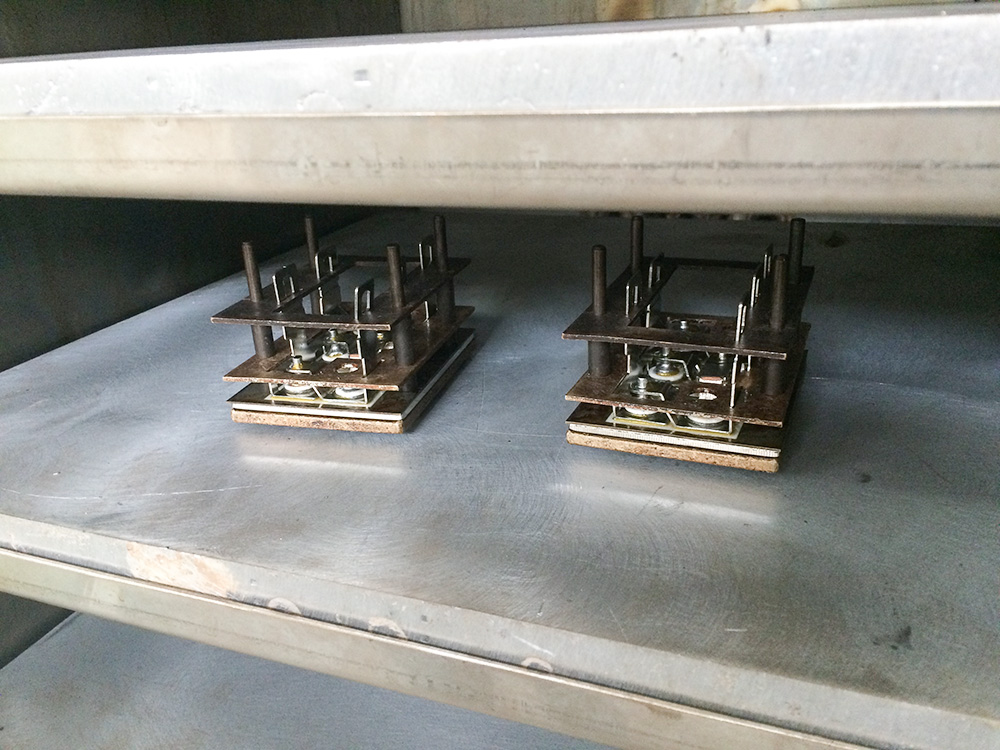

热板布置	上下4层，净高100mm	上下4层，净高100mm	上下4层，净高100mm
热板尺寸	490*490mm	490*490mm	490*490mm
外尺寸（深宽高）	980×1100×1650mm	1100×1380×1720mm	1100×1380×1720mm
焊接温度	280℃	350℃	450℃
真空度	-0.1Mpa	-0.1Mpa	-0.1Mpa
耐正压（选配项	最大正压≥1500pa
冷却方式	水冷	水冷	水冷
甲酸	/	/	有
松香收集	有	有	有
真空泵	旋片式真空泵，抽速15L/S，极限真空度6*10^-2pa

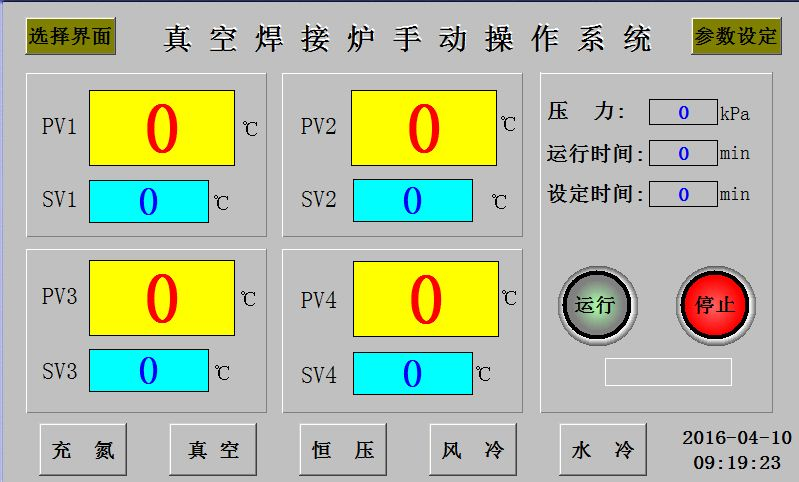

控制方式	SIEMENS PLC，支持焊接工艺设定及调用。
电源	A.C.380V±10% /50Hz
功率\重量	26kw \ 450kg	26kw \ 620kg	28kw \ 650kg
